車橋加工 車橋加工
工件的類型: 3種工件，最大長度為980毫米；最薄厚度為6毫米.
加工: 兩端與中間制動支架的粗／精車削
質量要求
公差: 0,03 毫米 ，在主要直徑上.
粗糙度: 1,6 Ra.
圓度: 0,006 毫米，在驅動直徑上.
圓柱度: 0,014 毫米.
原始工藝：使用卡盤，1996年以前
車削左端.
車削右端和制動支架.
磨削左端.
新型工藝：使用驅動頂尖，1997年后
兩端與中間制動支架的粗／精車削.
端面驅動特點:

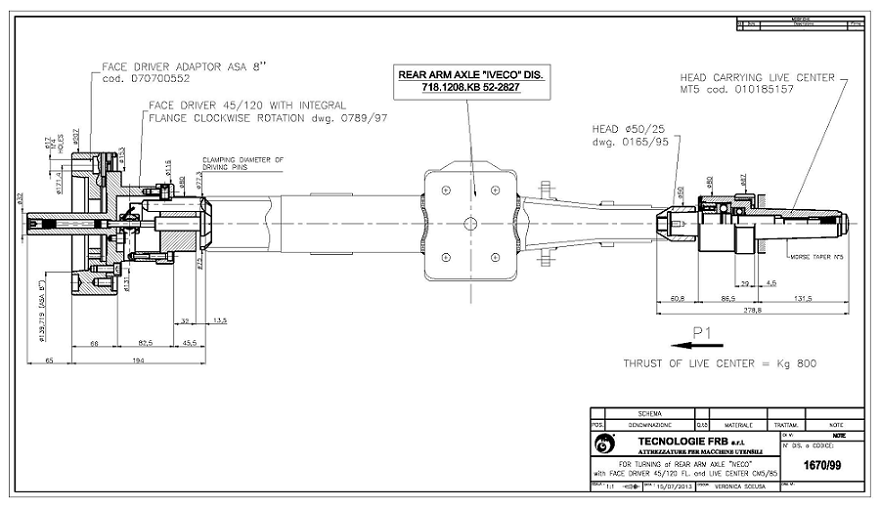

機械式驅動頂尖45/120，法蘭連接主軸端。
Tecnologie FRB選擇了機械式端面驅動（中心頂尖浮動），以工件內孔倒角定心不會產生徑向變形，（圓為0.006）。工件由4個自補償?shù)尿?qū)動爪，驅動厚度為1.5毫米薄壁，活頂尖的推力為800公斤。
結論：在一個操作中，能進行代替磨削的粗加工和精加工，因?yàn)槭褂迷撎紫到y(tǒng)，在車床上就能獲得磨削才能達到的圓度，還能相應減少加工時間。
